Werkstattbericht #13 – Movado Calendoplan

Diese schöne Movado Calendoplan aus den 1950er Jahren haben wir wir mit einer nicht funktionierenden Datumschaltung in unserer Werkstätte bekommen.

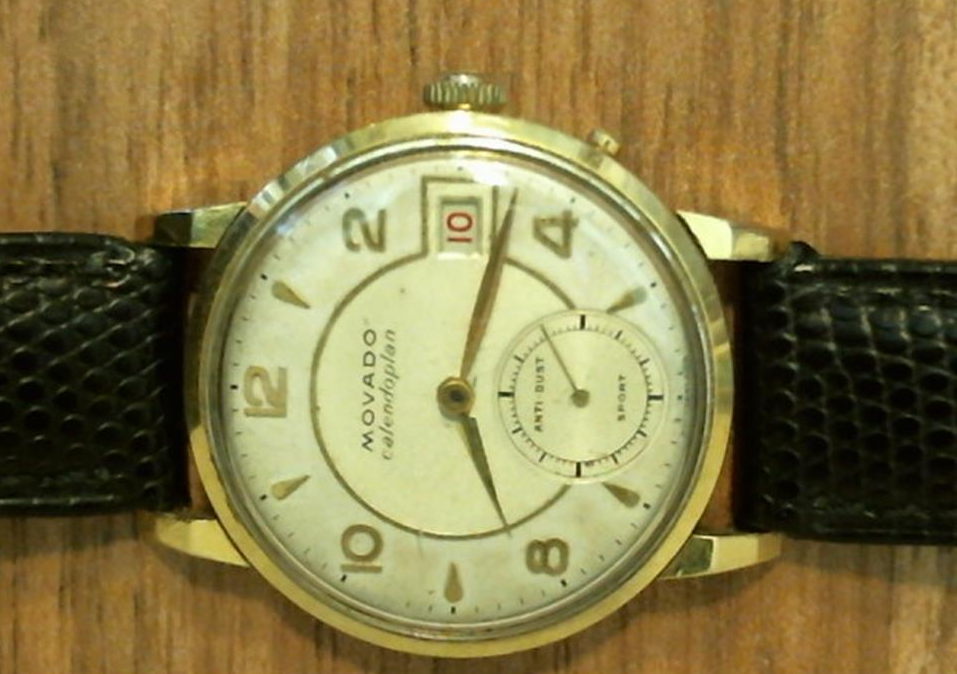

28631 - Movado Calendoplan 26

Die Schnellverstellung über den Drücker bei 4 Uhr funktionierte zwar, aber die Uhr schaltete das Datum nicht automatisch um Mitternacht weiter.
Die technische Analyse offenbarte die einfache aber geniale Datumskonstruktion und es zeigte sich auch gleich der Fehler…

28631 - Movado CalendoplanÜber ein zusätzliches Zahnrad am goldfarbenen Stundenrad (3) wird das Datumsrad  bewegt. Das Datumsrad ist so konstruiert, dass es 31 abgeflachte Zähne und einen längeren Zahn gibt. Dieser längere Zahn bewegt den Datumskranz (2) alle 24 Stunden um einen Zahn weiter. Das Besondere an der Konstruktion ist aber, dass der hier fehlende, längere, Zahn (1) auch beim Stundenrad (3) vorbei kommen muss.

Die Aufgabe ist also einen neuen Zahn für das Datumschaltrad anzufertigen.

28631 - Movado Calendoplan 11_1Zuerst säge ich vorsichtig mit der Laubsäge einen tiefen Einschnitt in das Datumsschaltrad…

28631 - Movado Calendoplan 12_1…danach suche ich aus meinen Fundus einen flachen Stahlstift aus und passe den Stift in den zuvor gesägten Einschnitt ein…

28631 - Movado Calendoplan 14_1…der gekürzte Stift vorbereitet für das Vernieten…

28631 - Movado Calendoplan 15_1…mit der Triebnietmaschine wird der Stift in das Rad genietet…

28631 - Movado Calendoplan 16_1…der vernietete Stift hält bombenfest im Rad…

28631 - Movado Calendoplan 18_1…und muss jetzt noch auf die richtige Länge gekürzt…

28631 - Movado Calendoplan 19_1…bzw in die richtige Form gefeilt werden.

28631 - Movado Calendoplan 20_1Die Arbeit ist gelungen – der Zahn passt perfekt…

28631 - Movado Calendoplan 22_1…und schaltet das Datum bzw kommt am Stundenrad vorbei.

Nachdem das Datum wieder funktioniert habe ich natürlich ein komplettes Service bei der Uhr gemacht und so sieht die Uhr jetzt aus.

28631 - Movado Calendoplan 25_1Die massive Golduhr ist eine wahre Augenweide….

28631 - Movado Calendoplan 23_1…wie auch das sehr schöne und technische interessante Uhrwerk…

28631 - Movado Calendoplan 24_1…Movado Kaliber 128.



Vielen Dank für’s Lesen und falls Sie Fragen oder Anregungen haben würde ich mich sehr über Ihre Kommentare freuen.
