Heute auf meinem Werktisch: Anfertigung einer Sekundenwelle Hanhart Kaliber 42 aus den 1940er Jahren

Hier seht ihr, wie ich eine neue Welle für das Chronozentrumsrad eines Hanhart 42 Chronographen angefertigt habe.

1. Die gebrochene Welle – der obere Zapfen fehlt vollständig.

2. Hier drehe ich den vorderen Teil der neuen Welle: Der kleinere Durchmesser misst 0,28 mm, der größere 0,49 mm. Bei einer Gesamtlänge von 6,5 mm ist es äußerst anspruchsvoll, eine so lange und zugleich so dünne Welle präzise zu drehen.

3. Hier ist der fertig gedrehte Ansatz für das Chronozentrumsrad sowie der Zapfen fürs Lager zu sehen.

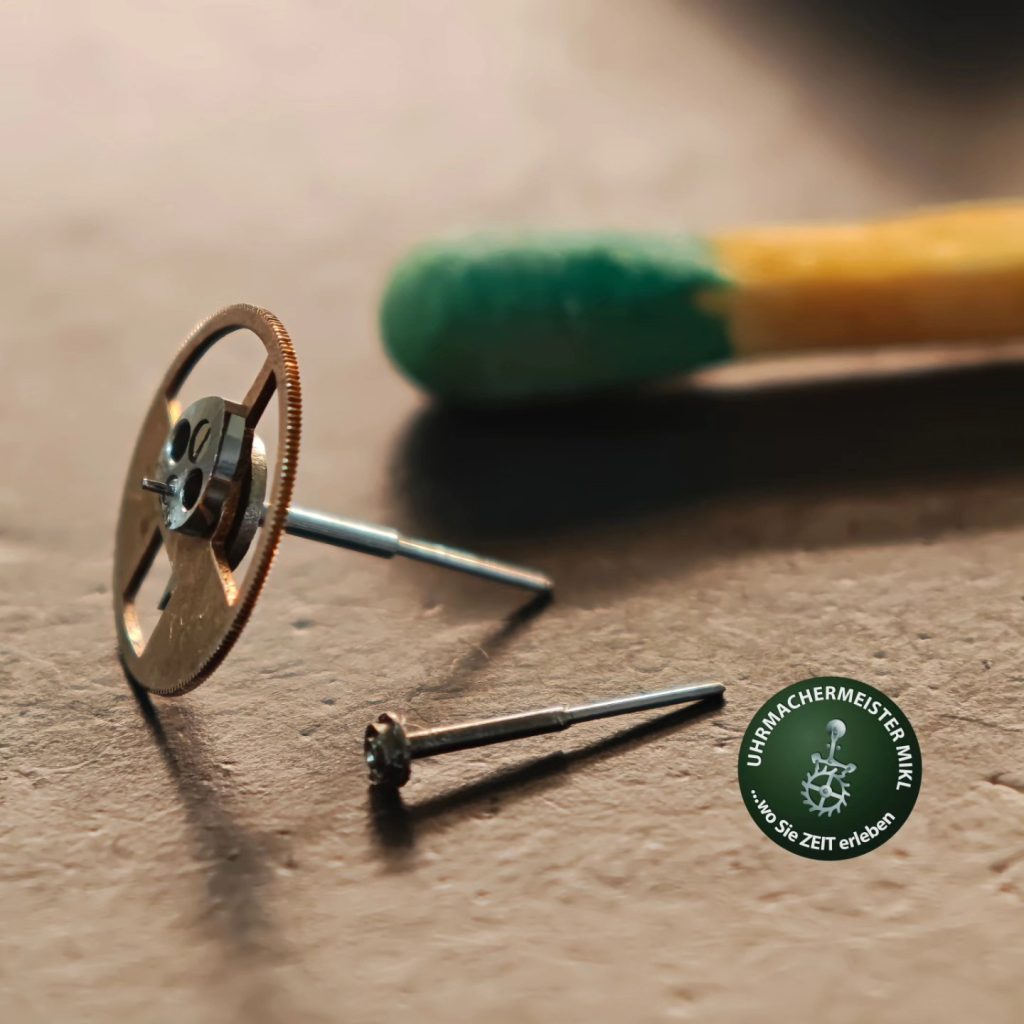

4. Ein Vergleich zwischen der alten (gebrochenen) und der neu gefertigten Welle.

5. Der Zapfen wird auf 0,2 mm rolliert und anschließend poliert.

6. Die Welle ist fertig und muss nur noch montiert werden.

7. Voilà – das Chronozentrumsrad mit der neuen Welle ist einsatzbereit.

8. Das Chronozentrumsrad im eingebauten Zustand.

9. Das Chronozentrumsrad in Bewegung – läuft wunderbar.

10. Die fertige Uhr.
